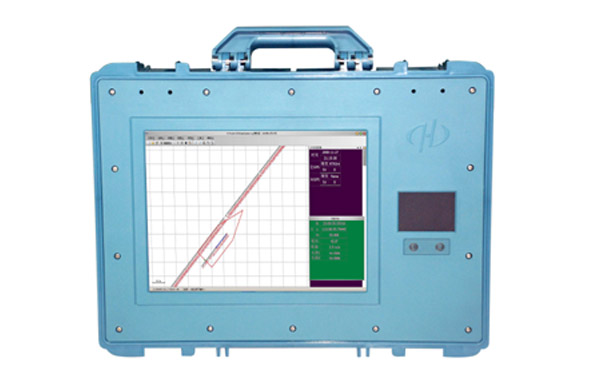

一. HD370系列单频全数字测深仪简介

HD-370 是目前国内唯一具有频率可调的高频测深仪，首次引入国际最先进的变频技术，降低了由于换能器产生的蜂鸣及表面噪

音，并增强了回声强度，从而显著地提升了深测仪的测深性能。另外，变频技术还使 HD-370 可配置不同频率的换能器，适合不同海测工

程的需求。

    HD-370 测深仪根据声纳在水中的传输特性设计出完美的 TVG 曲线，优化了测深性能，并有效地解决了浅水测深的难题。

    HD-370 采用了最新的便携式设计，配置高亮度高清晰液晶显示屏，大容量存储器，使野外测深作业得心应手。

HD-370 开创数字化测深新潮流。

性能指标:

1．工作频率：100-750KHz（可调）

2．发射功率：500W（200KHz换能器时功率）

3．测深范围：0.3m～600m

4．测深精度：±10mm+0.1％ ，分辨率：1cm

5．吃水调整范围：0.0m～15m

6．声速调整范围：1370～1700m/s ，分辨率1m/s

7．工业嵌入高速低功耗CPU 主频500MHZ

8．工业嵌入式DRR2内存：512M

9．水深最大采样速率 每秒钟30次

10．内置1G电子盘存储器，内置一个2G海量CF卡存储器（可定制）

11．串口数据输出:仿真多种格式，波特率可调

12．高亮度12寸液晶显示屏，分辨率1024×768,1000cd/m2

13．外接端口：两个RS-232串口、三个USB口、一个VGA接口，

             一个DCC电源接口、一个TX接口（换能器接口）

14．供电电源：直流12V或交流220 V，功耗20W

15．环境：工作温度-30℃～60℃，防水、防震

16．外形规格：440mm长× 341mm宽× 164mm高

17．重量：9kg

特点：

?换能器频率为200KHz。

? 高速的水深采集速度，使回波图更精准，更细致。

? 高速A/D转换，采样速率153600次/秒，瀑布式显示

? 数字化图象处理技术，瀑布式图象显示及记录，并可回放或者事后打印

? 全自动换档和手动换档二者结合

? 自动增益控制，时间增益控制TVG

? 水底门跟踪技术和脉宽选择技术的完美结合

? 内置海洋及测深二合一软件，可连接任何一家GPS,姿态仪，涌浪仪的数据

? 嵌入式Windows XP操作系统，采用独特的“快速映射还原”技术，保护C盘系统不被病毒入侵

? 双电子盘存储，双系统保护，系统一键恢复

? 触摸式鼠标板性能更稳定，也可外接USB键盘、鼠标进行操作
? 可外接VGA显示器，支持多显示终端

? 高亮度液晶屏、更适合强光下操作、可视角度大

    ? 高强度PB+PC材料外壳，设计更美观、重量更轻巧。
