1、基于雷达工作原理的 24GHz（ISM 标准波段）距离探测器。

2、FMCW 平面微带雷达非接触式探测，全天候稳定工作。

3、处理电路拥有自有专利技术，测量误差小于±1cm。

4、雷达天线样式： 11°× 11°，方向性好，传输损耗小。

5、可设定标准数据通讯接口（RS-232/RS-485）。

6、低功耗，防水防雷设计，适用于各种野外环境。

7、外观小巧，安装方便、易维护。

产品应用

1、江河、湖泊、潮汐、水库等自然水域水位监测。

2、汛期城市洪水或内涝监测，如低洼地、排水口监测等。

3、辅助水处理作业，如城市供水、排污监测等。

测量原理

    本产品是一款雷达式水位计，采用 FMCW 测距方式，并以三角波作为调制信号，实时探测内部雷达 天线平面与水平面之间的距离。具体工作时，水位计探测平面与水平面呈平行状态，通过发射连续波至水 平面，并对水平面反射回波进行分析，随后通过多次测量和内部计算，输出产品探测平面与水平面之间的 精确距离值。

   由于微波雷达工作时不受温度梯度、压力、空气密度、风或其他气象环境条件的影响，在同类测距产品中优势凸显。本产品采用的 24GHz 平面微带雷达，天线方向性好，可有效地避免传输损耗，提高信号强度；且微功率雷达功耗极低，非常适于野外测量环境。同时产品在信号处理电路设计上采用一种自有专利技术，可进一步提高探测精度。

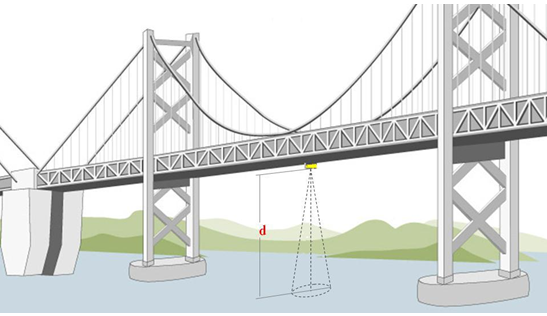

    监测系统或单位可根据探测获得的距离值（d），加之产品安装高度及环境信息等，进 一步计算得到所需的其它垂直距离。
