1、基于多普勒雷达工作原理的 24GHz（ISM 标准波段）速度探测器。

2、CW 平面微带雷达非接触式探测，不受气候、泥沙及漂浮物影响。

3、快速精确测量，数据输出稳定，且适用于洪水期高流速环境。

4、天线发射频率灵活可调，能有效避免多个产品相互干扰。

5、可设定标准数据通讯接口。

6、低功耗，防水防雷设计，适用于各种野外环境。

7、外观小巧，安装方便、易维护。

8、可独立与现在运行中的城市水情、污水、环境自动测报系统联机。

产品应用

1、天然河流水流速度探测，可与水位探测结合用于水文监测。

2、汛期城市洪涝监测，如低洼地积水、排水口流速流量监测等。

3、各渠/涵/管道内水流速度监测。

测量原理

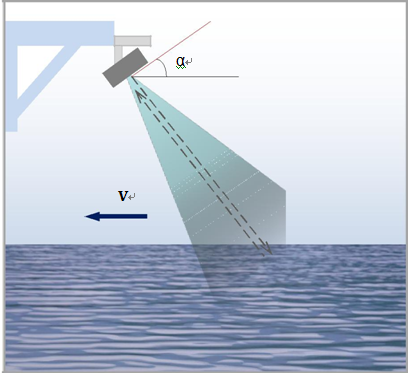

本产品是一款雷达式测流产品，采用多普勒雷达测速原理，对水流的表面流速进行探测。如下图所示，由于产品的安装角度（图中α角），雷达探头波束中心线与水平面呈现一定角度，因此在计算时要考虑此角度因素。

    微波雷达不受温度梯度、压力、空气密度、风或其他气象环境条件的影响，可全天候全天时稳定工作。具体地，本产品采用的 24GHz 平面微带雷达，功耗极低，非常适于野外测量环境。雷达可以设置不同发射频率，在多点近距离探测时，可有效地避免相邻产品的雷达波束互扰影响。

   另外，监测系统或单位可根据探测获得的速度值（多点测量），加之河道断面几何形状信息等，对天然河流/城市河流、渠/涵/管道剖面水流量进行测定。

技术参数

参 数	说 明
有效距离	0.5~30 m
测速范围	0.15 ~ 15m/s
分辨率	0.01 m/s
测速精度	±0.02 m/s
响应时间	出厂设置 6s
天线样式	平面微带阵列天线， 32°× 14°
发射频率	24.000 ~ 24.250GHz
发射功率（EIRP）	26dBm
信号接口	RS-232 / RS-485 / SDI-12/ 4-20mA 电流环
数据格式	9600,8,n,1；
工作电压	7~28VDC
工作电流	110mA @12V
工作温度	负40至60℃
防水等级	IP66
尺寸（长×宽×高	100×100×40（mm）
外壳材料	前盖赛钢，后盖铝合金
